閉口型壓型鋼板與鋼筋桁架之比較

 案例：江西某超高層鋼結構建筑，樓高約300米，采用內筒外框鋼結構，混凝土樓的板厚度大部分為120mm，常規跨距最大約為3300mm，恒載為4.8KN/m²，活載為3.0KN/m²。

 一．閉口型壓型鋼板技術方案

    基于以上工程實際情況，樓板總厚120mm，跨距不大于3300mm，經過我司計算建議：在無需臨時支撐的情況下，選用YXB65-170-510、0.75mm厚度的閉口板，屈服強度fy≥410N/mm2, 雙面鍍鋅總量為275g/m2。

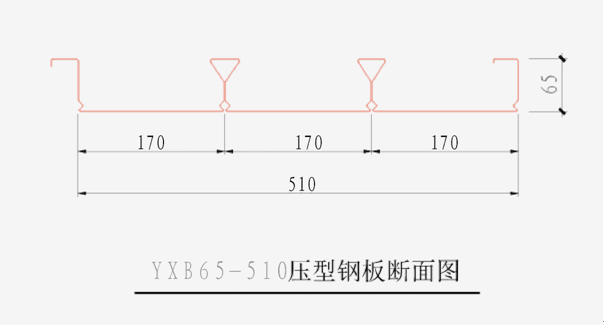

（壓型鋼板斷面圖）

 1. 選用閉口型壓型鋼板優勢及其應用

            閉口型壓型鋼板被廣泛應用于大量的工程中，尤其是鋼結構的超高層辦公樓項目中。因為在超高層辦公樓中，使用荷載均在5.0KN/m2之下，次梁的間距在3米左右，樓板總厚在120mm或130mm左右，在此工況下，閉口板是最優的選擇。不需要加臨時支撐，可以代替板底鋼筋，作為組合樓板承擔受力，耐火性能優，并且不需要防火涂料，施工方便。所以，該板型得到了廣大業主和設計師的青睞，在北京上海、天津、南京、杭州、長春、無錫等一二線城市被廣泛應用。譬如：

    中央電視臺新臺址                北京                 超高層鋼結構

    北京國貿三期                       北京                 超高層鋼結構

    北京銀泰中心                       北京                 超高層鋼結構

    北京中石油大廈                   北京                 超高層鋼結構

    人民日報社大樓                   北京                 超高層鋼結構

    北京中關村金融中心            北京                 超高層鋼結構

    北京中石油大廈                   北京                 超高層鋼結構

    人民日報社大樓                   北京                 超高層鋼結構

    望京SOHO大樓                   北京                 超高層鋼結構

    LG雙子星大廈                      北京                 超高層鋼結構

    北京城建大廈                       北京                 超高層鋼結構

    北京雪蓮大廈                       北京                 超高層鋼結構

    北京中石化大廈                   北京                 超高層鋼結構

    北京世紀財富                       北京                 高層鋼結構

    北京中關村立方庭大廈         北京                 高層鋼結構

    上海平安金融大廈                上海                 超高層鋼結構

    上海新鴻基大廈                    上海                 超高層鋼結構

    中融碧玉藍天大廈                上海                 超高層鋼結構

    上海世茂國際廣場                上海                 超高層鋼結構

    上海外灘中信城                    上海                 超高層鋼結構

    上海金融發展大廈                上海                 超高層鋼結構

    上海匯京國際廣場                上海                 超高層鋼結構

    上海信息樞紐大樓                上海                 超高層鋼結構

    上海中鐵Ⅱ號樓                    上海                 超高層鋼結構

    上海黃埔區155大樓             上海                 超高層鋼結構

    上海雅居樂大廈                    上海                 超高層鋼結構

    上海同盛大廈                       上海                  高層鋼結構

    天津國貿大樓                       天津                  超高層鋼結構

    天津津塔                              天津                  超高層鋼結構

    天津數字電視大廈                天津                  超高層鋼結構

    南京新百大廈                       南京                  超高層鋼結構

    南京金奧大廈                       南京                  超高層鋼結構

    南京錦盈大廈                       南京                  超高層鋼結構

    南京江蘇銀行總部大廈         南京                  超高層鋼結構

    南京中央廣場大樓                南京                  高層鋼結構

    長春汽車博覽館大樓            長春                   高層鋼結構

    杭州西子聯合大廈                杭州                   高層鋼結構

    石家莊開元廣場                   石家莊                高層鋼結構

    江陰魔方時代廣場大廈         江陰                   高層鋼結構

    長沙國金中心                       長沙                   超高層鋼結構



 （以上為不完全統計）



 從以上高層、超高層的樓板系統選用來看，全部選用閉口板，可見閉口板對于辦公樓一類的高層建筑是非常適用的，而且以上建筑的梁跨特點特別適合采用閉口板（跨距均在3m左右，樓板厚度120 mm或130mm），使其技術經濟性發揮的恰到好處，也就是說這正適合用于閉口板。而閉口板的缺點卻是如果建筑物的次梁跨距超過4m，則需要選擇比較厚的鋼板，則成本上會增加不少。

2. 閉口型YXB65-170-510壓型鋼板，其主要優點為：

Ø 較小的樓板總厚本工程鋼梁間距為3.3m，樓板總厚可取120mm。閉口型YXB65-510壓型鋼板肋底部分的小開口15mm（用于懸吊系統），樓板總厚減去15mm后，有效厚度（凈厚度）為105mm。超高層和大跨度建筑對樓板平面內剛度有較高要求（電算中通常假定為無限剛），樓板剛度只有通過增加板厚來加強，所以樓板最小凈厚度至少≥100mm。采用YXB65-510壓型鋼板在樓板凈厚度相同的情形下，樓板總厚最小。



Ø 極佳的受力特性YXB65-510 壓型鋼板具有獨特的楔型斷面，它的肋四周完全被混凝土握裹，大大增加了鋼板與混凝土的接觸面，更為重要的是，在組合樓板受彎的狀態下，混凝土與閉口肋之間會產生一定的壓力，彎距越大，壓力越大，在混凝土與壓型鋼板之間摩擦系數恒定的情形下，這種壓力將使混凝土與壓型鋼板的握裹力大大增加。此外，閉口板的形心接近板底，在相同樓板厚度情況下，組合樓板的內力臂最大，可抵抗更大的跨中正彎距。其組合樓板有很大的承載力，一般情形下可替代全部板底鋼筋。



Ø 良好的抗火性能YXB65-510壓型鋼板由于其板肋四周均被混凝土包裹，類似于鋼筋混凝土樓板中的板底鋼筋，在火災情形下，即使平板部分退出工作，而板肋由于溫度不高仍有足夠的強度，當耐火設計滿足時，在不做防火噴涂、不配置耐火鋼筋的情形下，仍有很高的承載能力,可替代全部板底鋼筋。當樓板總厚≧110mm時，可滿足2.0小時耐火極限。

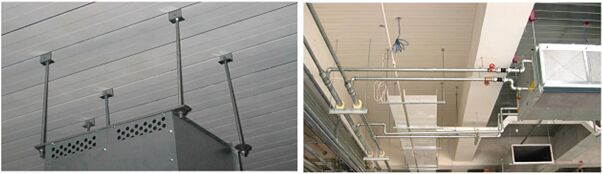

Ø 便利的懸吊系統YXB65-510在板底設置了卡槽，配合專用的兩片式懸吊零件，可在板底任意位置設置可拆卸的吊點，避免事先預埋或事后鉆孔以及施焊等作業，對空調風管、水噴淋管、強弱電橋架以及建筑平頂?shù)膽业跆峁┝藰O大的便利及靈活性，同時造價較膨脹螺栓來的更為節省，而且不像使用膨脹螺栓那樣會破壞樓板內的管線。

（樂上樓承板提供的圖片）

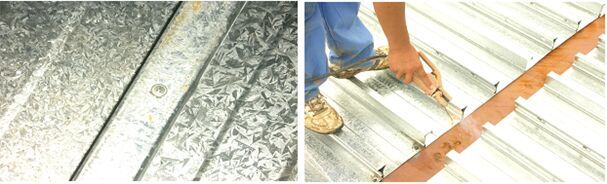

Ø 平整的板底外觀 平整的頂面效果恰似刻意裝修的天花板（詳見我司提供之照片），在一些非必須吊頂?shù)膮^(qū)域，提供了十分美觀的頂面效果，省卻吊頂?shù)馁M用。



Ø 良好的安裝安全性  采用壓型鋼板方案，由于在施工過程中，壓型鋼板作為永久性模板使用，為施工人員提供了一個安全的施工平臺，使施工人員在施工過程中在這個平臺上安全施工，避免安全隱患，在超高層工程中尤其重要。而使用現澆支模工法，因為需要高空作業而沒有平臺，為了避免發生安全事故，要采取種種安全措施，比如加設安全網等，但仍不能完全保證安全。在前不久江蘇發生的鋼筋籠垮塌事件就是因為高空作業，而保護措施不到位而造成人員死亡受傷事件的發生。所以從安全角度而言，采用壓型鋼板方案更加合理。

（圖片由樂上樓承板提供）

Ø 優越的施工的簡單便捷性 采用壓型鋼板方案，尤其是使用閉口型壓型鋼板，其優越的簡單便捷性施工，是被無數個工程實際所證明的，采用閉口型壓型鋼板，可以省卻鋪設板底鋼筋，無須支撐、無須拆模、可交叉作業，多樓層同時作業，大大提高施工速度，可以充分發揮鋼結構建筑施工快速的主要優點，是采用鋼結構結構形式的必然選擇，否則鋼結構的施工進度快捷的特點將被完全抹殺。根據實際工程經驗，采用閉口型壓型鋼板方案，每周可以安裝三層的樓板，（混凝土可以在壓型鋼板鋪設好后，可以同時澆筑幾層），而現澆支模方案每周只能澆筑一層（考慮到上一層的支撐必須支在下一層基本達到混凝土凝固后，而混凝土基本到強度的75%需要七天），這樣采用閉口型壓型鋼板方案的進度是采用現澆支模工法的三倍，那整體的無論對于超高層建筑，還是希望能夠跟早完工產生經濟效益的鋼結構工廠而言，施工時間的節省可見一斑，而由此而給業主帶來的經濟效益也是比較龐大的，尤其對于工業建筑而言，早一天開工生產的效益更是業主所關心的。壓型鋼板采用工廠化生產，工地干凈整潔，管理方便；而現澆支模工法則是現場作業，相對濕作業比較多。

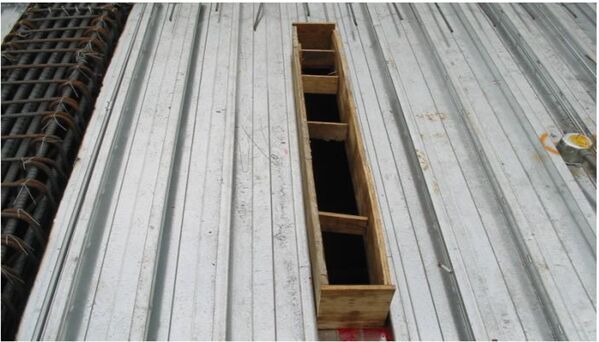

    采用閉口板預留洞做法：

（樂上樓承板提供的施工圖片）

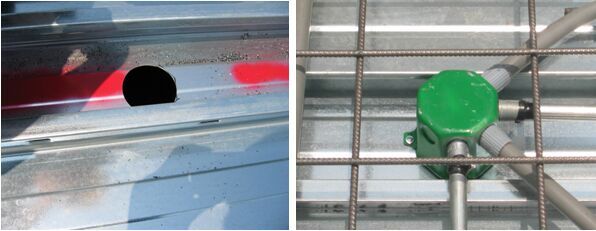

 采用閉口板預埋管做法：

Ø 良好的耐腐蝕性能 國家相關規范如《鋼－混凝土組合樓蓋結構設計與施工規程》（YB 9238-92）中對壓型鋼板材質有如下規定。

第2.1.3條：組合樓板用壓型鋼板應采用鍍鋅卷板，鍍鋅層兩面總計275g/m2。

我司生產的壓型鋼板基材采用雙面鍍鋅總量為275g/m2的熱浸鍍鋅鋼卷，具有良好的耐腐蝕性能，能滿足建筑物使用階段的抗腐蝕要求，最大程度地保證建筑物的安全性。

二．鋼筋桁架的優勢和劣勢：

鋼筋桁架作為一種新的建筑材料，自有它存在的優勢和特點：



1. 它可以作為雙向板來適用，（另外一個方向另需配鋼筋），這樣在一些樓板為雙向板的工程中，它有了用武之地，也解決了閉口板僅僅作為單向板的問題。



2. 鋼筋桁架的無支撐跨距可以做得較大，這樣在一些跨距超過4.0米的工程中，比如一些跨距較大的公建上可以采用鋼筋桁架，經濟性比閉口板更加有優勢。

3. 鋼筋桁架對于一些荷載比較大的工程，比如荷載超過10KN/m2的工程更加有優勢，比如一些廠房的荷載會比較大，這樣的工程選擇鋼筋桁架比較合適。



以上列舉了鋼筋桁架的優勢和應用范圍，但是它亦有一些不能回避的或者致命的缺陷：

1. 在施工階段，鋼筋桁架的底模是主要首沖承重元件，底模上方的鋼筋桁架構成底模平板的加勁構件；底模和鋼筋桁架彼此之間的結合，有賴于腹桿和底模平板的焊接品質。由于底模平板僅有0.4mm-0.5mm厚，焊接效果如何？不得而知（資料中未說明焊接方式以及強度）。是否頂?shù)米”舜碎g的拉拔及剪力？值得探討。



2. 鋼筋桁架并非斷面均勻組件，當反力（粱支座處，或臨時支撐支座處）的位置正好落在弱截面時，底模肯定會產生局部挫屈。



3. 鋼筋桁架在施工階段（不論是板簡支或連續跨），它的允許無支撐跨矩表肯定是按該公司自己計算的斷面系數分析出來的，而且所計算出來的各種不同型號及不同鋼筋尺寸的組合斷面系數也一定是假設底模和鋼筋桁架是“一體的”。



     綜合上述兩點問題，除非該公司曾做過多組的載重試驗來驗證所計算出斷面系數的可靠性，而且所做載重試驗的加載位置應是在底模上，而非鋼筋桁架上。

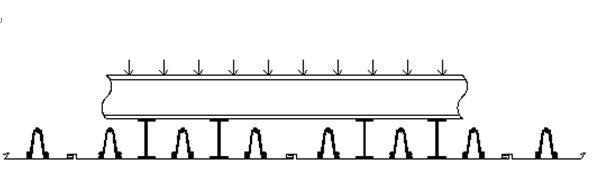

如下圖示：

4. 鋼筋桁架的施工鋪設較普通壓型板難得多，其自重太沉，工人搬運很不安全，安裝效率比較低。而由于鋼筋桁架的鋼筋密布，作為施工平臺而言，效果很差，其他工種施工比較困難，鋼筋綁扎也比較困難。

5. 雨季施工.桁架模板鋼筋會有銹蝕，鋼筋除銹工作量不小。



6. 鋼筋桁架上面管線穿插比較困難，本工程若選用鋼筋桁架，要打到3.3m的無支撐跨度需采用TD3-90，高90mm，上面僅有30mm，扣掉保護層只有15mm ,則管線只能順著桁架方向鋪設，不能斜著鋪設，這樣會增加管線的用量，增加了成本。

7. 施工過程中進行模板上運輸，普通的壓型板經簡單處理，就能進行方便運輸。



   另：鋼筋桁架目前剛剛使用不就，在技術上經驗相對也比較少，加工速度慢，而且，鋼筋桁架運輸比較麻煩，運費比較貴，運量有限，是否可以滿足供貨進度？無卡槽式懸吊系統，只能采取傳統打脹栓的方式作吊點。而我司主做壓型鋼板，壓型鋼板成型機一次成型，加工速度比較快，能滿足大量的供貨需求，已做的大型工程和特殊工程比較多，經驗相對比較豐富，工程中所能發生的一些技術工況，我司都有很好的處理方式。



項目舉例一：



項目名稱：石家莊北國——開元廣場



業主：河北開元房地產有限公司



設計：中國建筑西北設計院上海分院



施工：北京中鐵建設集團26項目部



項目概況：

原設計樓板采用杭蕭生產的鋼筋桁架，但在工程進行過程中，施工單位發覺鋼筋桁架的卸車和吊裝占用塔吊時間太長，（同樣大小打包的鋼筋桁架面積只有閉口型壓型鋼板的1/3，這意味著吊裝鋼筋桁架的塔吊利用率只有閉口型壓型鋼板的1/6），塔吊時間被占用，嚴重影響了其他施工工序的進行，同時，鋼筋桁架自重太沉，工人安裝費勁，在粱上人工搬運很不安全，安裝效率低，嚴重影響了工程進度，而且混凝土澆鑄后，板底漏漿現象嚴重，鑒于這種情況，業主要求設計改用閉口型壓型鋼板，從而大大加快了結構施工進度。



項目舉例二：項目名稱：南京錦盈大廈

業主：江蘇綠源置業有限公司



設計：東南大學設計院



施工：杭蕭安徽公司



項目概況：



   原設計樓板采用閉口板，鋼結構由杭蕭鋼構安徽公司來施工，杭蕭鋼構稱自家生產的鋼筋桁架可以代替閉口板，后來業主采納了杭蕭鋼構用鋼筋桁架代替閉口板的建議，由杭蕭鋼構來施工。該大廈共28層，在使用過程中，原定的進度計劃一拖再拖，已經遠遠影響到鋼結構的吊裝，因為吊裝鋼結構的塔吊很大程度上用于安裝鋼筋桁架，而且安裝過程中，板底漏漿現象嚴重。因為是采用杭蕭自己生產的產品，杭蕭無法推卸責任，無法達到業主的進度要求，后來在和業主、設計方一起商量后決定從第十層改回用閉口板。



   以上兩個工程為前期選用鋼筋桁架，后期因為施工不便，工期拖沓而改成閉口板的鮮活的例子，還請業主慎重考慮，以免以蹈后轍。



三．經濟比較



1．條件如下：（樓板厚度為120㎜，跨距為3.3米）。



1）鋼筋桁架樓承板選用TD3-90， 單價為94元/m2；TD2-90， 單價為91元/m2；TD5-170， 單價為120元/m2；



2）閉口型壓型鋼板選用YXB65-510、0.75厚，單價為85元/m2； YXB65-510、1.0厚，單價為110元/m2；



3）鋼筋桁架樓承板板面需另加一個方向附加鋼筋Ø8@150，鋼筋用量2.76kg/m2；閉口型壓型鋼板板面需另加兩個方向附加鋼筋Ø8@150，鋼筋用量5.52kg/m2；



2．鋼筋桁架、閉口型壓型鋼板樓板造價：

項   目	型 號	用  量	單   價	均價(元/m2)	備注
鋼筋桁架樓承板	TD3-90	78664.74m2	94元/m2	96.14
鋼筋桁架樓承板	TD2-90	24101.47m2	91元/m2
鋼筋桁架樓承板	TD5-170	12246m2	120元/m2
現場附加鋼筋	/	2.76kg/m2	3000t/m2	8.28
總    計				104.42



項     目	型 號	用  量	單  價	均價(元/m2)	備  注
閉口板YXB65-510	0.75mm	102766.21m2	85元/m2	87.66
閉口板YXB65-510	1.0mm	12246m2	108元/m2
現場附加鋼筋	/	5.52kg/ m2	3000t/m2	16.56
依《高鋼規》,如果壓型鋼板雙面鍍鋅達到雙面275kg/m2,則可滿足防腐要求。
總   計				102.22

注：邊模、栓釘和混凝土兩種樓板基本一致，故在此不列出比較。



3．安裝費比較



根據我司長期使用這兩種材料施工經驗來比較

序   號	項         目	安裝費	備      注
1	鋼筋桁架樓承板	30元/m2
2	閉口板YXB65-510	10元/m2

注：我司深圳騰訊大廈項目，兩種材料均有使用，以上價格為該項目價格。

鋼筋桁架的造價比閉口板的造價每平米多22元，本工程約100,000m2，則增加造價約22×100,000=2,200,000元，此筆費用不菲，也請業主慎重考慮。由于鋼筋桁架單位重量較重，施工過程需要用吊車，針對本項目跨距不是很大（未超過4米），所以不建議采用鋼筋桁架。

四．總結

    我們在選擇樓板系統時要從結構的安全性和建筑的整體性出發，綜合考慮。不僅樓板有足夠的平面剛度，減少樓板自重，有利于現場安裝方便及快速施工；還要衡量樓板體系的經濟性，要看整個建筑物的綜合經濟指標和使用功能帶來的附加效益。綜上所述，無論是經濟性，還是施工便利性，閉口板在本工程中均鋼筋桁架更加適用。
