壓型鋼板組合樓板斷面性質

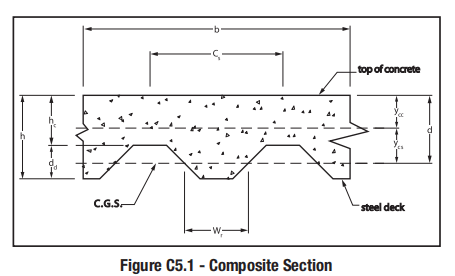

C5.1轉換后的組合中性軸從混凝土的極限受壓區到轉換后的組合部分的中性軸的距離y_cc應根據圖C5.1和公式C5-1確定。

注：1. 非蜂窩狀的壓型鋼板斷面。斷面分為蜂窩狀的，非蜂窩狀的以及蜂窩狀與非蜂窩狀壓型鋼板的混合。

2. C.G.S=壓型鋼板全界面的中心軸

3. Cs=肋距

4. N.A.=轉化組合截面中性軸

5. Wr=平均肋寬

C5.2 破裂斷面慣性矩

當y_cc等于或小于混凝土深度h_c時，在鋼甲板頂部以上，即y_cc≤h_c，則

其中：ρ=ASbd

As=壓型鋼板板寬的單位面積

d= 單位板寬（12英寸，英制單位）

n=彈性模量比=E_s/E_c

  E_s=29500ksi

ϒ=混凝土密度，ibs/ft³

F_c’=混凝土強度，ksi

如果y_cc>hc，則用y_cc=hc

破裂的慣性矩I_c :

y_cs=d-y_cc

I_sf=每單位平板寬度的壓型鋼板全斷面慣性矩

C5.3  未開裂截面的慣性矩

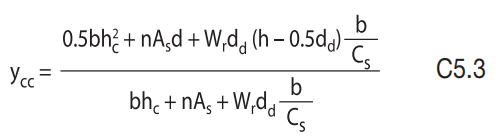

對于未開裂截面慣性矩

y_cs=d-y_cc

C5.4   組合截面的慣性矩

給出了考慮有效撓度計算的組合材料截面的慣性矩：
